无线对讲系统的频带内频段干扰分析

 同频带内干扰:
1) 基站:
      基站本身的射频电路是一个宽频网络,一般标称400-470MHz频段的频谱响应在100MHz带宽外都有一定强度的射频信号可以通过,带内当然更容易受到干扰

2) 手台:
      手台本身的射频电路是一个宽频网络,一般标称400-470MHz频段的频谱响应在100MHz带宽外都有一定强度的射频信号可以通过,带内当然更容易受到干扰

3) 基站系统:

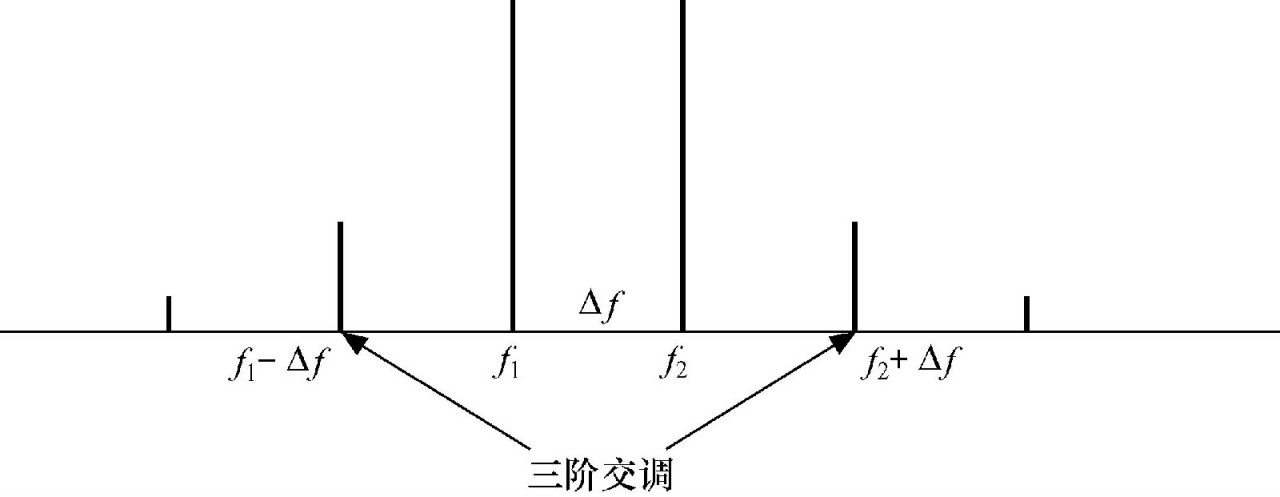

      基站系统包括基站本身设备和后端的天馈系统及双向放大器设备,也因基站需要全双工状态发射(常称下行)、接收(常称上行)同时工作,因此必须要带通滤波选频网络才能保证系统收发不受干扰,一般组网设备的最终基站系统是一个固定频带的带通型网络结构(简单组网只用一个带阻双工器的除外),既然是带通型,主要就分析带内的问题,首先是频带范围内的外界其他用户的杂散干扰,这种干扰具有灵活性,不确定性,常见方法通过提升自身的系统余量来抑制其他用户带来的影响,达到系统稳定可靠性,其二、要避免交调干扰,响应图见(图5),可见三阶交调影响是最大,f1、f2为两个射频波,Δf为射频波差值,比如419.5MHz、419.6,MHz为两射频信号的一次波,他们差值0.1MHz,419.4MHz和419.7MHz就为三阶交调产物,在无线对讲系统中,组网频率的使用数量是极少的,最常见的也就是2组频率,相对来说使用频率越少,也容易计算,但需要特别注意的是,在接收、发射各自频带比较宽的情况下,不要进入一个误区,认为频率间隔越宽越好,比如发射频带415-425MHz,接收频带400-410MHz,调频时,发射415MHz、425MHz,接收某频率调为405MHz,把三阶落到了接收机上就是严重的问题,当两台基站同时使用时结果会使接收机直接下降几十dB的灵敏度或根本无法工作



                                  (图5)
