无线对讲系统天线的一般性指标

天线

天线,通常为用户关心的重点之一,无线对讲系统中它的作用是将:下行50欧姆阻抗的馈线传输的导行波变换到使用场所较适合传播的阻抗的空间波,天线具有互易行,上行也将手台发射的空间波变为馈线传输的导行波,如果没有天线,电磁波很难辐射出去,也很难接收手台发射来的信号,对于大功率器件,既没有天线,也没有假负载,不但信号不能发射出去,信号还会接近全反射,会损坏功率器件,所以在通信系统中,会经常强调“禁止空载”,在多接口分布系统中,空载有合适的电长度还会引起对使用频带的陷波,好不容易把电信号放大到合理状态,一下就没了,很可惜

1. 天线的主要指标:

   1)增益:

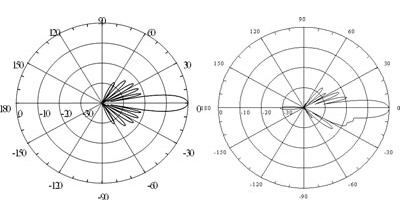

     是在天线接口功率一定,通过改边天线辐射方向来达到某一个点或区域的信号强度  相对比点源天线(全向,各个方向均匀辐射)增强了多少的一个讨论,并非放大器;无线对讲系统少部分商家在设计组网时,盲目的追求高增益是不合理的,例如;某高增益天线安装在楼顶,“灯下黑”现象或不确定的方向上会出现信号盲区,一般会给信号覆盖率带来不良,常见正确的做法是:选用有一定均匀下倾辐射角的天线来达到覆盖的均匀性,但通常此类天线受到安装环境的限制,增益不会很高;对于有确定方向,主要为点对点的联络,增益越高,通常越好,在某些特殊环境下也可以通过高增益天线覆盖的反射波进行信号覆盖,(图6)为典型的高增益定向天线

    2)驻波(回波损耗RL):
无线对讲系统中,通常为多数量天线组成的基站系统,天线一般不要求高增益、压缩辐射方向图,驻波是影响系统稳定性的重要指标,匹配网络做好了,理想情况下不会产生驻波,但实际中没有这种理想情况,移动通信规定的驻波应小于1.5,在实际无线对讲系统工程中,吸顶天线使用频带的驻波一般不要超过1.2,驻波越高,反射功率越大,严重影响系统稳定性或损坏电路,回波损耗与驻波换算表见(图7)

  3)极化:
无线电管理委员会建议近地面通讯天线为垂直极化,以减低极化电流造成能量大幅度损耗,手台对讲机在地面或近地面工作,一般手台天线也是接近垂直极化的,所以无线对讲基站系统的天线也为垂直极化

4)前后比:
  主要表征天线的后方向对辐射方向的抑制能力,前后比比值高的天线,在无线对讲系统信号覆盖中,主要应用于安装无线直放站使用,在施工环境只能将两天线安装在同一平面的场景,例如:景区的无线直放站覆盖项目,因为很难有施主天线和重发天线现有环境的隔离条件,只有通过提高天线的前后比来达到两天线的隔离指标避免放大器自激

                                       (图6)


                                 (图7)
